1
Ben yaptım oldu! *** / Ynt: QRP Dummyload Projesi
« Son İleti Gönderen: TA7H Dün, 22:44:10 »
Selamlar Berat Bey,

PCB üretimi için genellikle JLCPCB firmasını tercih ediyorum. Üye olduktan sonra, Gerber dosyanızı indirip siteye yüklemeniz yeterli. İlk siparişlerde sunulan indirim kuponları sayesinde oldukça uygun fiyatlarla üretim yaptırabilirsiniz.

Sevgilerimle,
73!
2
Ben yaptım oldu! *** / Ynt: QRP Dummyload Projesi
« Son İleti Gönderen: TA3LRT Dün, 10:49:51 »
Elinize sağlık öncelikle.
Pcb leri nerede bastırdınız
3
Ben yaptım oldu! *** / QRP Dummyload Projesi
« Son İleti Gönderen: TA7H 29 Haziran 2025, 14:13:51 »
Merhaba,

QRP cihazlara merak salınca çıkış testleri yapmak için dummy load ihtiyacımız doğdu. Bu ihtiyacı görünce, “Neden kendi dummy load’umuzu yapmayalım?” dedik. Sağ olsun TA7OZX Özkan hocamız, her zamanki gibi yine yanımızda oldu. PCB tasarımını çok kısa sürede hazırladı. JLCPCB üzerinden kolayca siparişi vererek, ilk etapta 5 tane test kartı bastırdım ve hemen montajını yaparak teste başladım.

Devreyi olabildiğince basit ve ucuz tutmak istedik. Bu yüzden 20 adet 1K 1W direnç kullandık. Dirençleri paralel bağladığınızda yaklaşık 50 ohm’luk bir yük oluşuyor, yani tam olması gereken değer. Bir de üzerine bir adet BNC şase konnektör taktık, o da yaklaşık 1 dolar. Dirençleri direnc.net üzerinden aldım ama açıkçası herhangi bir yerden de kolayca bulunabilir.

Montaj kısmı gayet kolay oldu. Dirençleri karta yerleştirip lehimledikten sonra BNC konnektörü de yerine oturtuyorsunuz. Sonra bir multimetre ile ölçüm yapıyorsunuz. Eğer 50 ohm civarı bir değer görüyorsanız, her şey yolunda demektir. Dummy load çalışıyor!

TA7OZX Özkan Bey'in izniyle Gerber dosyasını da paylaşıyoruz. Dosyayı indirip JLCPCB, PCBWAY veya başka bir PCB üreticisinden kolayca bastırabilirsiniz. Sonuçta uygun fiyata bir QRP Dummy load elde etmiş oluyorsunuz.

Bu projeyi sizlerle paylaşmak için Versiyon 2’nin tamamlanmasını bekledim. İlk versiyonda kullandığımız BNC konnektör boyut olarak biraz büyük olduğu için, V2'de SMA konnektörle uyumlu olacak şekilde TA7OZX Özkan bey tasarımı güncelledi. Ayrıca genel boyutları da daha kompakt hale getirildi. TA1ZTC Atalay dostuma da teşekkür ederim; test baskılarını hızlıca hazırladı ve sonuçlar oldukça başarılı oldu. Her iki versiyonun Gerber dosyalarını aşağıda bulabilirsiniz.

Versiyon 1 Gerber Dosyası: https://gitrad.org.tr/wp-content/uploads/2025/06/dummyload-Gitrad-V1.zip
Versiyon 2 Gerber Dosyası: https://gitrad.org.tr/wp-content/uploads/2025/06/dummyload-Gitrad-V2.zip
SMA pcb tip şase konnektör:  https://www.motorobit.com/sma-kwe-coaxial-konnektor
BNC pcb tip şase konnektör: https://sozelektronik.com/urun/bnc-konnektor-sase-pcb-90-dc/   (çeşitli versiyonları bulunuyor, bacak tipleri ilettiğim linkteki ile aynı olmalıdır.)

Sevgilerimle,
73!
4
Haberiniz var mı? *** / Ynt: İki tane 1:1 balun
« Son İleti Gönderen: TA8A 25 Haziran 2025, 08:47:18 »
Murat Bey,

İlginiz için teşekkür ederim. Daha önce bu konuda epey çalışmıştık. Rahmetli İrfan Kozan (TA8EN, TA8O) hocamın bu çalışmalarda emeği çok büyük. Hiç üşenmeden onlarca toroid sarmıştı. Allah rahmet eylesin.

Bu farkı görmek için biraz daha detaylı ölçüm yapmak gerekir. Aşağıda bir ölçüm resmi bulunmaktadır. (Üzerine tıklarsanız daha büyük görebilirsiniz.) Şimdilik yalnızca iki çizgiye odaklanacağım. Pembe ve mavi. 4:1 toroidin her iki ucuna 50 şer ohm takılıp ölçümler yapılmıştır.

Pembe olan çizgi, 200 ohm görmemiz gereken, oranın 4 olduğu taraftaki empedans çizgisidir. Mavi olan çizgi ise 12,5 ohm görmemiz gereken oranın 1 olduğu taraftaki empedans çizgisidir. Oranın 1 olduğu tarafa 50 ohm takıp, oranın 4 olduğu taraftan ölçersek 200 ohm görmemiz gerekir. Oranın 4 olduğu tarafa 50 ohm takıp oranın 1 olduğu taraftan ölçersek 12,5 ohm görmemiz gerekir.

Pembe olan iz, testler sırasında kullandığımız 50 ohm yükün balunun oranı 1 olan girişine bağlandığındaki durumunun 4 oranlı tarafından ölçümünü göstermektedir. Yani 50 ohm dört ile çarpılıp 200 ohm civarı bir değer görülüyor. Frekansa ve 200 ohma göre maksimum değişim %2 oluyor. Mavi iz ise 50 ohm yükün 4 oranlı çıkışına takılıp, 1 oranlı girişinden ölçümünü göstermektedir. Yani 50 ohm dörde bölünüyor ve 12,5 ohm civarında bir değer elde edilmesi bekleniyor. Buradaki değişim ise 12,5 ohma göre çok fazla. %236 (Yüzde ikiyüzotuzaltı) Bu sonuç ise şunu kanıtlıyor. Balunların 1:4 1:6 gibi söylenmesi ve anılması yanlış. Eğer böyle olsaydı 12,5 ohm civarında olması gereken mavi çizginin %234 oynamaması gerekmekteydi. Balunların 1:4 !:6 olarak anılması yerine, 50:200, 50:300 gibi giriş çıkış empedansları ile anılması daha doğru olmaktadır.

Farklı bir açıdan anlatırsak, 1:4 balunun 4 oranlı çıkışına 50 ohm bağladığımızda, 1 oranlı girişinden hep 12,5 ohm'a yakın bir değer görmemiz gerekirdi. Ama göremiyoruz. Eğer 50 ohm yükü doğru olan tarafa takarsak ancak o zaman diğer uçtan neredeyse 200 ohma çok yakın değerler okuyabilmekteyiz. Yani 50/200 ohm olarak yapılmış bir balunu 25/100 veya 75/300 olarak kullanamayız. Eğer bizim 1:4 oranlı fakat giriş empedansı 100 ohm olan bir baluna ihtiyacımız var ise bu balunu sıfırdan tasarlamamız gerekir. Nasıl olsa oran aynı diye herhangi bir 1:4 balunu kullanamayız.

1:4 balunun oranı 4 olan tarafına 50 ohm takıp VNA ile oranı 1 olan tarafından ölçebilirseniz bu farkı görebilirsiniz diye düşünüyorum.

Sağlıcakla kalınız. 73

Bilal Ekmekci, TA8A

Not:
Bu ölçümlerde kullanılan balunun özellikleri:
           Toroid:Bir ara piyasada bol bulunan pembe toroid.
           Kullanılan tel: 1.2 mm bakır emaye tel.
           Teller arasındaki aralık: 1.2 mm misina ile sağlanmıştır.
           Sarım sayısı: 5 tur.
5
Haberiniz var mı? *** / Ynt: İki tane 1:1 balun
« Son İleti Gönderen: TA1JA 24 Haziran 2025, 11:54:55 »
Bilal Bey,

Kıymetli paylaşımlarınız için teşekkür ederim.

O zaman kablo çifti veya bakır tel ile sarmak yerine koaksiyel kablo kullanmak daha doğru. Tabi memlekette yüksek güçlerde ince koaksiyel kablo bulmak sorun.
Onur Bey'in bahsettiği, 2 tel arasına ip sarma yöntemini ben de gördüm ama bunda da işçilik zorlaşıyor.

Peki diyelim ki trafomuz hesaba göre 80:80ohm oldu, ama VNA 50ohm yük ile normal sonuçlar veriyor. Bu konuda yorumunuz var mı?


Bu tarz paylaşımların artması dileğiyle, 73
6
Beraber yürüdük biz bu yollarda! *** / Ynt: TA2N Nursun Ağabeyimizi Ziyaret Ettik.
« Son İleti Gönderen: TA4CS 23 Haziran 2025, 18:57:23 »
Muhteşem teşekkürler paylaşım için kardeşim sevgiler saygılar Aydın'dan.
7

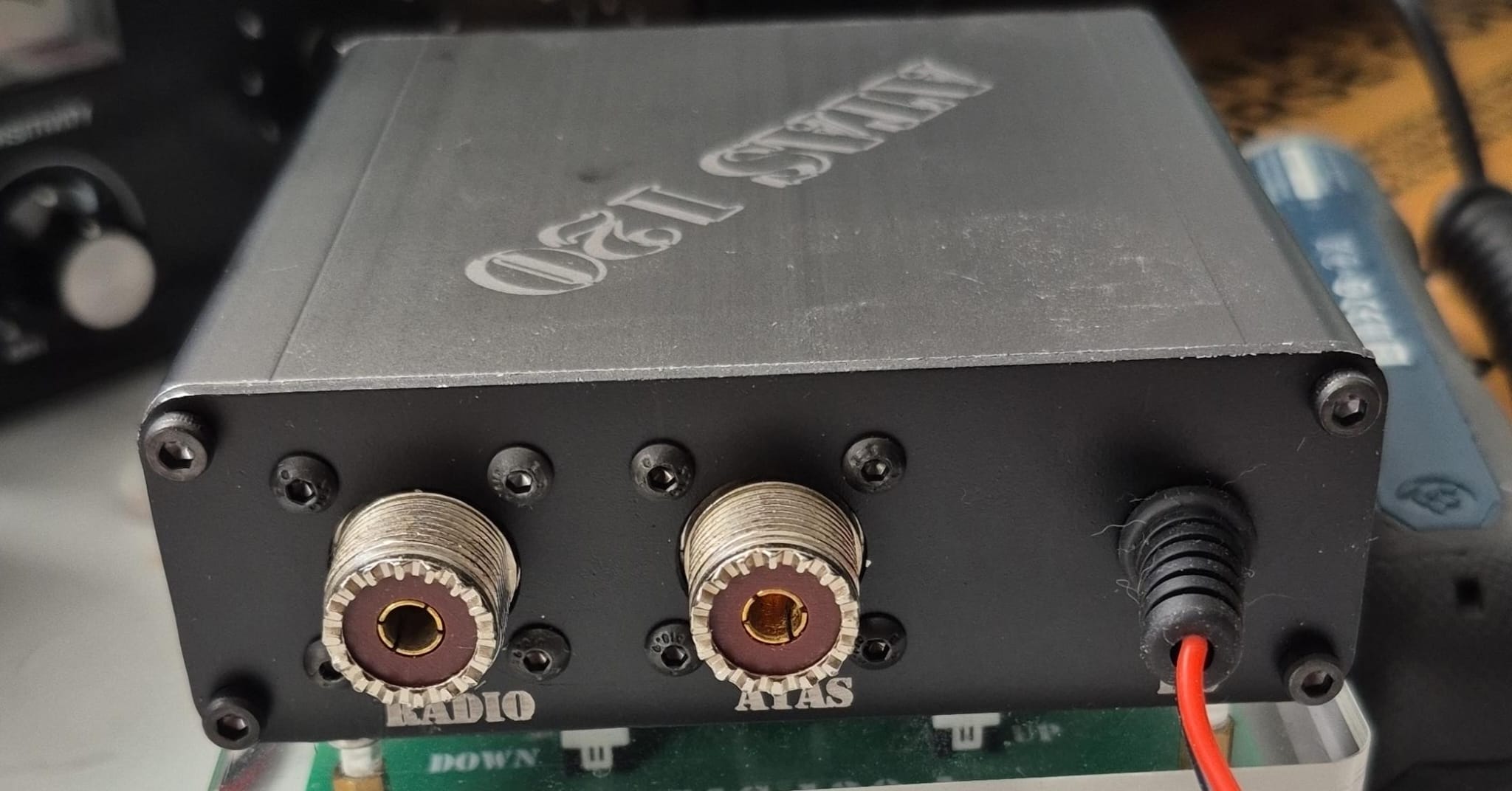

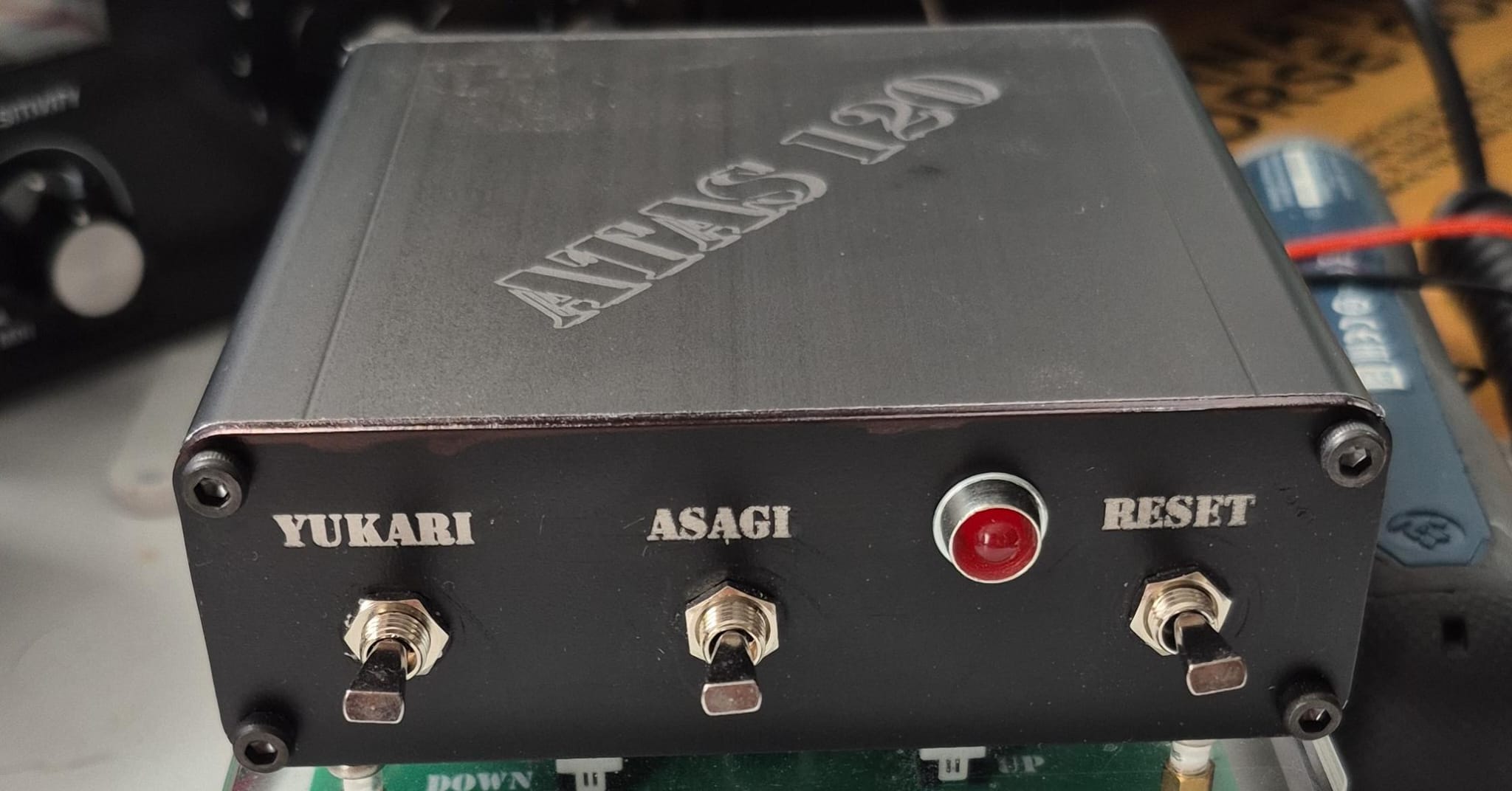

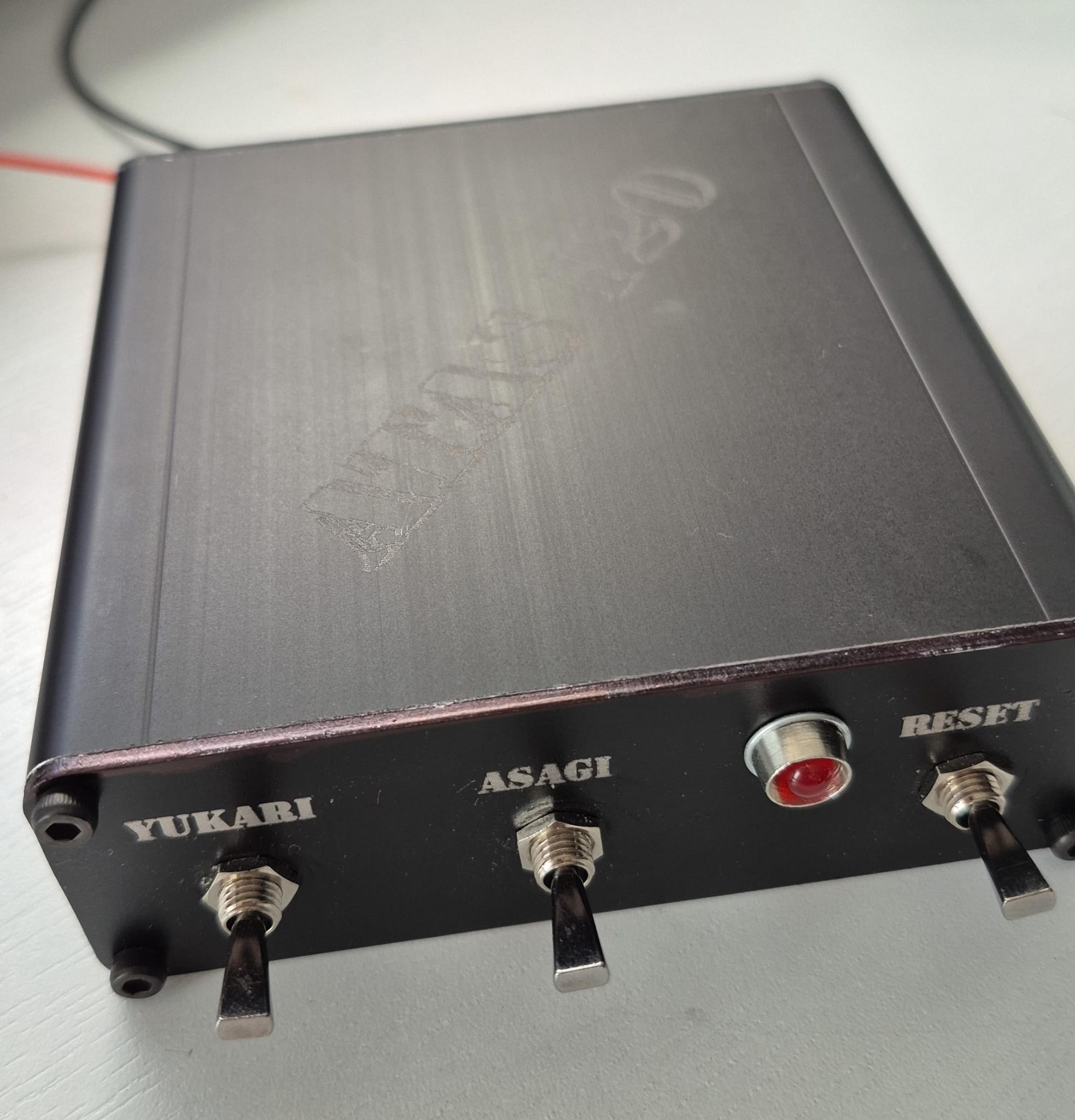

Ben yaptım oldu! *** / Ynt: Çok bantlı telsiz projelerim
« Son İleti Gönderen: TA4CS 23 Haziran 2025, 18:53:53 »
Tebrikler.73
8
Haberiniz var mı? *** / Ynt: İki tane 1:1 balun
« Son İleti Gönderen: TA8A 23 Haziran 2025, 11:56:54 »
Murat Bey,

Hemen yanlışımı düzelttim, UN-UN yaptım. Teşekkür ederim.

Er değeri "Dielectric Constant" olarak geçmektedir. Hava'nın değeri 1 'e çok çok yakındır. (1.000586) Bir tane PDF dosya ekliyorum. Ayrıca http://www.ydic.co.jp/english/technology/table_E.html linkinde de bir liste var. Er değerinden emin olmak için bir kaç yerden bakmak gerekiyor. Maddelerin farklı formlarının farklı Er değerleri de olabiliyor.

İyi çalışmalar dilerim. 73

Bilal Ekmekci, TA8A
9
Haberiniz var mı? *** / Ynt: İki tane 1:1 balun
« Son İleti Gönderen: TA1JA 23 Haziran 2025, 10:25:14 »
Bilal Bey Merhaba,

Bu formülde Er değeri nedir?

koax ile yapılan 1:1 sarım BAL-BAL'mıdır? yoksa UN-UN'mudur?

73
10
Ben yaptım oldu! *** / Ynt: Çok bantlı telsiz projelerim
« Son İleti Gönderen: TA3ALS 21 Haziran 2025, 16:09:03 »
Teşekkürler Ömer abi.
