Konu: koaksiyal kabloda Karakteristik empedans

[TA4HQ]

Öncelikle bu soruyu sormamdaki enbuyuk sebeb  anten kablosu olarak rg-11 75 ohm kablo kullanmayı dusundugumde kafamın karışmasıyla cıktı.

öncelikle

Karakteristik Empedans Nedir ?
Üzerinde elektromagnetik dalga yayılabilen her ortamın bir karakteristik empedansı vardır. Karakteristik empedans basitçe sonsuz uzunlukta bir iletim hattının her noktasındaki geriliminin akımına oranı gibi düşünülebilir. Dalga bir hat üzerinden ilerlerken eğer farklı karakteristik empedansa sahip bir hatla karşılaşırsa dalganın bir kısmı iletilirken bir kısmı yansır. Yansıyan dalganın minimum olması yani iletim sırasında oluşan kaybın en az olması için empedans uyumu önemlidir.

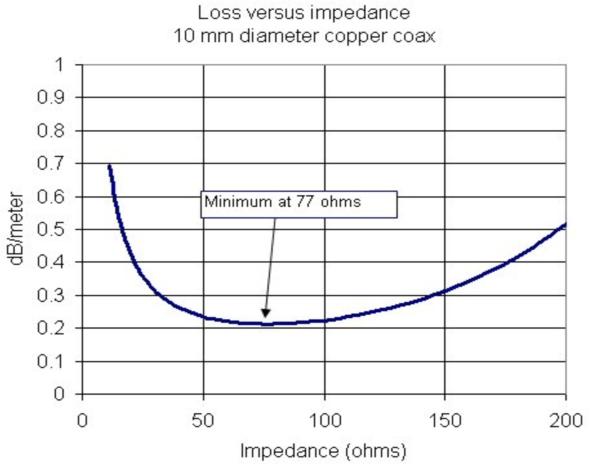

1-Empedans - Zayıflama İlişkisi

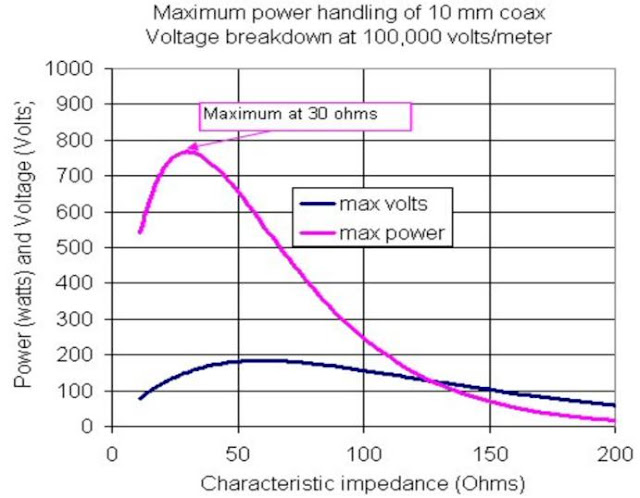

2-Empedans - Power İlişkisi




1.grafiği okudugumuzda  77 ohm da minimum  kayıp
2.grafiği okudugumuzda maximum watt ın 30 ohm da olustugunu okuyoruz
ikisinin aritmetik ortalaması 50ohm kabul ediliyor.



rg 11 kablonun değerleri

Kapasitans   :   57pf/m
Empedans   :   75±3 OHM
Yayılma Hızı   :   0,78
İzolasyon Direnci   :   >2000 MOHM KM
Çalışma Sıcaklığı   :   -400C+700C
Çalışma Gerilimi   :   2 kV
Test Gerilimi   :   5 kV
Min. Bükülme Yarıçapı   :   10xD
100 MHz   :   4,90 dB/100 m
200 MHz   :   7,00 dB/100 m
500 MHz   :   11,50 dB/100 m
800 MHz   :   14,60 dB/100 m
1000 MHz   :   16,50 dB/100 m
1750 MHz   :   24,80 dB/100 m


rg213

1. İLETKEN   7x0.75 mmØ BÜKÜLÜ ELEKTROLİTİK BAKIR İLETKEN
2. YALITKAN   7.25 Ø SOLİD POLİETİLEN
3. EKRAN   ELEKTROLİTİK BAKIR TELLERDEN ÖRGÜ
(% 95 KAPAMA)
4. DIŞKILIF   10.30 Ø PVC SİYAH
5. TOPLAM AĞIRLIK   158 Kg/Km
6. STANDART BOY   100/500/1000/2000 mt
Teknik Özellikler
1. YALITIM DİRENCİ   > 2000 MΩkm
2. EFEKTİF KAPASİTE   101 pF/m
3. YAYILMA HIZI   % 66
4. ÇALIŞMA VOLTAJI   5.0 kV.
5. TEST VOLTAJI (50 Hz)   10.0 kV.
6. BÜKÜLME ÇAPI   15xD mm
7. ÇALIŞMA SICAKLIĞI   -40ºC ~ + 70ºC
8. IMPEDANCE   50 ±2Ω


Düz mantıkla antenimiz ucundan gondermeye çalıştığımız sinyalin minumum kayıp we güçle havaya çıkmasını sağlamak değilmidir ?

buna göre

örnegin : 20 metre rg11  kablo we 10wattlık bir cihaz   0db bir antenle  anten ucundan alacağımız  ortalama watt ne olacaktır ??

20 metre rg213  kablo ve 10wattlık bir cihaz   0db bir antenle  anten ucundan alacağımız  ortalama watt ne olacaktır ??

soruma cevap verecek tüm ustalarıma simdiden teşekkür ederim 73's

TB4BKB
Kenan BAYRAM

[TB1BTJ]

rg-11 telsiz için kullanılabilen bir anten kablosu değil benim bildiğim rg 58 için şöyle bir zayıflama tablosu söz konusu
 (max.dB/100m)
                            1 MHz    1.0
                          10 MHz    3.5
                          50 MHz    8.3
                        100 MHz    12.2
                        200 MHz    18.3
                        400 MHz    27.2
                        700 MHz    38.3
                        900 MHz    44.3
                      1000 MHz    47.0

rg213 te ise ki bu telsiz için kullanılabilir .zayıflama tablosu şöyledir(max.dB/100m)
                             1 MHz    0.6
                           10 MHz    2.0
                           50 MHz    4.9
                         100 MHz    6.9
                         200 MHz    9.8
                         400 MHz    14.8
                         500 MHz    17.0
                         700 MHz    21.13
                         900 MHz    24.9
                       1000 MHz    26.9
                       3000 MHz    47.2

[TA3CB]

Kenan bey,Sorduğunuz soruda 10w çıkış veren cihazın çıkış empedansı kaç ohm dur.Çıkış empedansı 50 veya 75 ohm ayrı ayrı cihazlarla kablo kaybını soruyorsan onunda cevabını zaten yazmışsınız.Konuya biraz daha açıklık getirirseniz eminim birçok arkadaş görüşlerini bildirecektir.Eğer bende anlama sorunu oluştuysa kusura bakmayın.Soru içinden soru çıkardım.73

[TA2AD]

"örnegin: 20 metre rg11 kablo ve 10wattlık bir cihaz  0db bir antenle  anten ucundan alacağımız  ortalama watt ne olacaktır ??

20 metre rg213  kablo ve 10wattlık bir cihaz   0db bir antenle  anten ucundan alacağımız  ortalama watt ne olacaktır ?? "

Öncelikle çalışma frekansını bildirirseniz sorunuza cevap bulma olasalığınızın artacaktır .
ikinci bir nokta ise Ustalar için RX teki  kayıplarlar daha fazla önem arzetmektedir , zira TX gücünü biraz arttırırsın olur biter
ama RX için böyle bir şans yok ne yazıkki ?

[TA4HQ]

frekans olarak 0-30 mhz arası.

[TA8E]

Değerli arkadaşım,
Karışık kafa iyidir sorgulayan kafa karışır sorgulamazsan hayat daha kolay olabilir. Söylediğiniz gibi 75 ohm kablolar genelde düşük sinyal iletiminde ve alıcı katında minimum kayıp göz önüne alınarak hesaplanmış bu nedenle  75 ohm seçilmiştir. Güç aktarımı için optimum değer ise 33 ohm. Bizim telsizlerimizde kullanılan 50 ohm ise güç taşımadan ödün verip düşük sinyal zayıflatmasında minumum tutacak bir değerdir. Kablolardaki kayıp frekansa bağlı bir durumdur ve Neper/m olarak verilir ama dB/m olarak ta ifade edilebilir.  dB=10.log (Pin/Pout) ise 50 Mhz de100 mt RG213 zayıflatması 4.9 dB ise  4.9=10.log (10/Pout) hesaplarsanız 3.09=10/Pout  sonuç: 3.23 Watt olur. Yani ancak 10 watın 3 wattı çıkar. 100mt RG 58 de durum daha fena. Elimizde 30 Mhz verisi yoksa lineer interpolasyon yapılabilir yani 10 Mhz de 2 dB 50 Mhz de 4.9 ise 30 Mhz de kaçtır gibi. Sonuç 2.9dB gibi bir değer çıkar.
RG11 için elimizde 100 mt kablo için 10 ve 50 Mhz değerleri var 30 Mhz için interpolasyon ile kayıp 4.8 dB /100 metre bulunur veya her metre için 0.0498dB/metre eğer kablomuz 20 metre ise kayıp 0.996 dB olur. 0.996=10log 10/Pout ise 1.26=10/Pout buradan Pout=10/1.26 =7.95 Watt olur. Yani 10 wattın 2 watt ını kaybedersiniz. Bu yüzden heliax kablo veya düşük kayıplı kablolar var. Hızlıca oldu ama kusura bakmayın. İşlemleri kontrol etmek size düşüyor kalın sağlıcakla 73’s DE TA8E.

[TA4HQ]

Mehmet hocam cok cok teşekkür ederim.Acıklamanız gayet aydınlatıcı oldu. Sayenizde desibel ve neper konusundaki cahilliğimide giderdim.
73 'ler



TB4BKB
kenan bayram

[TA8E]

Kenan Bey,
Şunu ifade edeyim bu sitede cahillik diye bir durum yoktur ve cahil arkadaşlarımız ise hiç yoktur.Sitenin amacı cihaz alım satımı yapılan bir pazardan çok bir paylaşım sitesi olmak yolunda ilerlemektir. Merak etmeyin sizin sorularınız sayesinde BEN öğreniyorum bu bakımdan çok yararlı oluyor. Kalın sağlıcakla 73's DETA8E.
