Gönderen Konu: WATKINS JOHNSON WJ 8718-9 Receiver (Yeniden canlandırma)  (Okunma sayısı 2187 defa)

Çevrimdışı TA6A

Ynt: WATKINS JOHNSON WJ 8718-9 Receiver (Yeniden canlandırma)
« Yanıtla #20 : 08 Mart 2020, 18:39:05 »
Linkteki doküman biraz çok sayfa, hızlıca göz attım sanırım dip switch ler falan var siz belki bir şey bulursunuz.

https://watkins-johnson.terryo.org/documents/manuals/WJ-8718-19-receiver-manual.pdf
Zoru başarırız, imkânsız biraz zaman alır.

Çevrimdışı TB5X

Ynt: WATKINS JOHNSON WJ 8718-9 Receiver (Yeniden canlandırma)
« Yanıtla #21 : 08 Mart 2020, 19:19:32 »
Simavi bey bahsettiğiniz PDF yi inceledim daha önce..
Linkteki cihaz WJ-8718-19 modeli.
Bu farkli bir model benimkinden değil.

Dediğim gibi çok farklı versiyonları var.


Önceki iletide Sorduğum sorular arka sayfalarda kalıp araya kaynamasın diye tekrar buraya iliştiriyorum:

Bu alıcıyla ilgili araştırmalarımda çok versiyonu olduğunu gördüm.
Bendeki model tam seri nosuyla Watkins & Johnson 8718-9
Üzerindeki etikette 0.5 - 30 Mhz Receiver yazıyor.
Ancak bazı izlediğim videolarda 17 Khz kadar dinleyenleri gördüm.

Örnek (bendeki versiyon ile birebir aynı Watkins & Johnson 8718-9 ):

https://www.youtube.com/watch?v=mZVLlv-RFsw


Sorunum şu ki ben hiç 500 Khz in altında istasyon dinleyemedim. Bunun için ayrı bir modifiye mi gerekiyor bilemiyorum.

Çihazın çok farklı versiyonları var. Şu linkte biraz araştırdım fakat pek doyurucu bir bilgiye rastlamadım. Versiyonlara göre alış aralığı farklı mı bilemedim.

https://watkins-johnson.terryo.org/document-index.htm

VFO 30 mhz ile 0 Mhz arasında kesintisiz geziyor, ancak 500 Khz in altında hiç istasyon duymuyor. Ne yaptımsa bu cihaz ile uzun dalga LW dinleyemedim.

Sorun nerede olabilir?

73

TB5X
QTH : Niğde LOC : KM77hx | http://www.mehmetdivili.com

Çevrimdışı TA2ANL

Ynt: WATKINS JOHNSON WJ 8718-9 Receiver (Yeniden canlandırma)
« Yanıtla #22 : 09 Mart 2020, 13:07:05 »
Mehmet Bey,
Merhaba. Bu cihazı tanıyan bir arkadaşımla konuştum. Yanlış hatırlamıyorsam, anten girişine  1.2 veya 1.8 micro volt verildiği zaman cihazın duyması lazım dı dedi. İsterseniz sizde bir kitabına bakın. Muhtemelen, bu seviye sinyal verdiğiniz zaman duymayacaktır dedi. Bu durumda, cihazın arkasında anten girişini yaptığınız, sigara paketi büyüklüğünde bir kutu vardır dedi. O kutuyu söküp, içini açın ve oradaki parçaları kontrol edip, kapasitörü değiştirin dedi. Diğer bantlarda duyduğunu düşünerek, başka bir şey önermedi.
İsterseniz bir kontrol edin.
Selamlar,
Tolga

Çevrimdışı TA2ANL

Ynt: WATKINS JOHNSON WJ 8718-9 Receiver (Yeniden canlandırma)
« Yanıtla #23 : 09 Mart 2020, 15:52:04 »
Mehmet bey, tekrar merhaba. Size telefon ile ulaşamadım. Biraz önce, bu cihazı daha da iyi tanıyan birisi ile konuştum. Boş yere uğraşmayın, 500Khz'ın altını dilemez dedi. Bunların içinde 3'lü bir osilatör grubu varmış. Dediğine göre 500khz ile o içindeki osilatör birbirine karışıyormuş ve dinlemiyormuş. Zamanında lazım olduğu için, çok uğraşmışlar, olmamış. Sonra Watkins Johnson'un VLF alıcılarını almışlar 500Khz'nin altını dinlemek için.
Selamlar,
Tolga

Çevrimdışı TB5X

Ynt: WATKINS JOHNSON WJ 8718-9 Receiver (Yeniden canlandırma)
« Yanıtla #24 : 09 Mart 2020, 18:58:21 »
Tolga bey

Bahsettiğiniz katı söktüm..

Anten girişinde Lowpas filtre mevcut.. Görünümü eklediğim fotodaki gibi.
Epey de kurçalanmış görümü var. Biraz da ben kurcaladım ama alışa pek bi etkisi yok gibi..
30 Mhz in üzerini kapatıyor sandığım kadarıyla. Çünkü kartın manuelindeki açıklamasında 30 Mhz Lowpas filter yazıyor..

Bu arada dün 252 Khz de bir radyo istasyonu dinledim.. Hafif parazit olsa da güzel duyuluyordu..

TB5X
QTH : Niğde LOC : KM77hx | http://www.mehmetdivili.com

Çevrimdışı TB5X

Ynt: WATKINS JOHNSON WJ 8718-9 Receiver (Yeniden canlandırma)
« Yanıtla #25 : 28 Mart 2020, 14:11:14 »
Selamlar..

Benim gibi LW ve MW dinlemeye meraklı amatör arkadaş varmı bilmiyorum. Var ise onlara bilgi ve yardımı olur diye paylaşmak istedim.
Malum bu zamanda LW ve MW istasyonları parazit olmadan duymak neredeyse imkansız gibi.
Bir çok yöntem denedim. En büyük sorunun anten olduğunu farkettim.

Yine denemelerimde bu işte en iyi loop antenler olduğunu gördüm..

Önce internette bulduğum active loop antenleri denedim. ÖRNEK:




Fakat bunlardan verim alamadım.
Çünkü çok fazla yerel parazitlerden etkileniyordu.

Active mini Whip anten de 3 Mhz üzerinde iyi ama özellikle LW (MW de eh idare eder) de o da çok parazit alıyor, neredeyse istasyonu duyulmaz hale getiriyordu..


Loop anten için internette çeşitli bulduğum antenleri denedim ama en iyisi 2 sarımlı hiç bir ek ilave yapmaksızın halka seklindeki antenden en iyi verimi aldım.
Bu antenle gündüzleri 630 Khz Çukurova Radyosunu (9+ 20 sinyal), 1062 Khz  Diyarbakır Radyosunu, 891 Khz Antalya Radyosunu gün boyu çok çok temiz berrak dinleyebiliyorum.

Bu antenle yine LW bandını daha iyi ve temiz dinlemeye basladım.
Bazı günler şartlardan dolayı çok çok daha  temiz olabiliyor..

Uzun dalgada duyabildiğim bazı istasyonları kayıt ettim.. Aşağıdaki videoda görülebilir.

https://www.youtube.com/watch?v=xyTHbAIjkJ4&feature=youtu.be

Videoda duyulan istasyonlar şunlar..


FREKANS     İSTASYON                                         ÇIKIŞ GÜCÜ

153 Khz  SRR Antena Satelor Romanya ...................200 KW
171 Khz  Médi 1   Fas...........................................1600 KW
216 Khz  RMC Info Fransa ......................................900 KW
225 Khz  Polskie Radio Jedynka Polonya..................1000 KW
234 Khz  RTL  Luxembourg.....................................750 KW
252 Khz  Chaîne 3  Cezayir....................................1500 KW

Şu bilgiyi de ilave edeyim. Alttaki linkte LW ve MW istasyonların listesi yayın frekansı, çıkış gücü ve çıkış mevkii (linke tıklanınca Google haritalarda verici antenlerine kadar ) görülebiliyor..

https://www.mwlist.org/mwlist_quick_and_easy.php?area=1&kHz=9999

Sağlıcakla..
TB5X
QTH : Niğde LOC : KM77hx | http://www.mehmetdivili.com

Çevrimdışı TA2N

Ynt: WATKINS JOHNSON WJ 8718-9 Receiver (Yeniden canlandırma)
« Yanıtla #26 : 28 Mart 2020, 17:03:37 »
Selamlar,
Sadece bilgi için resimleri koydum. Uzun zamandır kullanıyorum. Bana Çetin Şener beyin hediyesi idi.
Şaması yok. Devrede tek bir IC var oda  MC1496N   kristal 4 Mhz.

Çevrimdışı TB5X

Ynt: WATKINS JOHNSON WJ 8718-9 Receiver (Yeniden canlandırma)
« Yanıtla #27 : 28 Mart 2020, 18:27:12 »
Nursun Abi senin converter şu sanırım ..

https://swling.com/blog/tag/vlf-converter/

Biraz inceledim. Anladığım kadarıyla düşük frekansı mesela 4 mhz ile mix edip 60 khz i 4.060 Mhz den dinlemeni sağlıyor..

Bu sekilde parazitten bir nevi kurtulmuş oluyorsunuz ..

Yanlış anlamış ta olabilirim..

Şurada basit bir de şema buldum.. Deneyeceğim sonucu buradan paylaşırım..

Teşekkürler 73
TB5X
QTH : Niğde LOC : KM77hx | http://www.mehmetdivili.com

Çevrimdışı TB5X

Ynt: WATKINS JOHNSON WJ 8718-9 Receiver (Yeniden canlandırma)
« Yanıtla #28 : 28 Mart 2020, 23:40:29 »
Bir önceki mesajda bahsi geçen şu  devreyi denedim.



NE612 Mixer  4 Mhz kristal frekansını mix ederek VLF ve LW gibi düşük frekansları 4 mhz ilave ile dinlemenizi sağlıyor.

Yani 153 Khz deki bir radyoyu 4.153 Khz de dinliyorsunuz.

Bu ne işe yarıyor?

153 Khz lerdeki parazitlerden uzak kalmış oluyorsunuz.

Bu sayede VLF LW MW banlarını 4 mhz seviyesinde dinleyebiliyorsunuz..

Tarafımdan denenmiş çalıştığı görülmüştür.

Denemek isteyen arkadaşlara  baskı devreyi de ilave ediyorum ..


Sprint Layout Çizimi TA8SMA Metin hocama aittir..  Teşekkürler

73
TB5X
QTH : Niğde LOC : KM77hx | http://www.mehmetdivili.com

Çevrimdışı TB5X

Ynt: WATKINS JOHNSON WJ 8718-9 Receiver (Yeniden canlandırma)
« Yanıtla #29 : 31 Mart 2020, 19:07:34 »
Selamlar..

Öncelikle konuyu uzatarak verdiğim rahatsızlıktan dolayı özür dilerim.
Benim gibi konuyu seven ilgilenen vardır diye paylaşayım diyorum..

Bu gün çeşitli loop antenlerle denemeler yaptım.

İnternette bir çok şema ve çizim var. Test videoları var.

Birbirine çok benzeyen olduğu kadar çok farklı anten tipleride var.

Bazılarından hiç verim alamadım. Bazı antenlerde MW bandında iyi olsa da LW de verimsiz..

Manyetik loop anten ile testler yaptım.

Şöyle ki ;

Aşağıdaki çizimde ilave ettiğim ölçülerdeki bir anyetik lop anteninizi 2 Mhz civarına kadar 800pF değerinde bir varyabl ile akord edebiliyorsunuz.
Ancak daha aşağı frekanslara tun edebilmeniz için daha yüksek Pf değerinde varyabl istiyor.

Bende yaklaşık elimdeki 800-900 Pf değerindeki varyabla sırasıyla 1nF , 2.2 nF, 3.3nF , 4.7 nF ... gibi değerler ilave ederek 600Khz lere kadar tune etmeyi başardım..

Yalnız burada da şöyle bir sorun oluşuyor,

Her kapasitör ilavesinde tun etme aralığı daha da daralıyor..

Yani 1 Nf ilave ile 870 Khz ile 1260 Khz arasını tun edebilirken,

6.8 nF ilave ile 450 Khz ile 480 Khz arasını ancak tun edebiliyor. (30 Khz)

bu değer 18 nF ilavede 285 Khz ile 290Khz e (yani 5 Khz) aralığa kadar düşüyor..

Loop antenin çapını büyütmek belki çözüm olabilir ama yerim olmadığı için ondan da vazgeçtim..

Bu işin böyle olmayacağına karar verip hepsini iptal ettim.


Sonunda en verimli anteni şu şekilde yaparak cam balkonun camına monte ettim..

Bunun bir adı var mıdır bu şekilde kullanan varmıdır bilmiyorum ama denemelerimde en verim aldığım, en güçlü sinyalleri duyduğum şekil bu oldu.

Yazarak anlatmak zor olduğu için çizimi ilave ediyorum.

Bu antenle LW istasyonlardan bir çoğunu gündüz vakti bile dinleyebiliyorum (Gece hepsi çok iyi derecede dinleniliyor)

Tekrar görüşmek dileğiyle..

73



TB5X
QTH : Niğde LOC : KM77hx | http://www.mehmetdivili.com

Çevrimiçi TA5FA

Ynt: WATKINS JOHNSON WJ 8718-9 Receiver (Yeniden canlandırma)
« Yanıtla #30 : 31 Mart 2020, 21:10:32 »
Hocam (Adaşım) Lütfen ne kadar uzatırsanız uzatın hiç bir şekilde rahatsızlığı yok.  """"Bunlar altın değerinde bilgiler"""".  Elinize emeğinize sağlık.

1,8 - 3,5  bandlarında acaba performansı nice olur desem.


Sağlıcakla 73
//\\ YOUTUBE KANALIMA ABONE OLURSANIZ MEMNUN OLURUM  https://www.youtube.com/user/ta5fa?sub_confirmation=1
\\// QSL KART ARŞİV  https://qsling.blogspot.com/
//\\

Çevrimdışı TA1ED

Ynt: WATKINS JOHNSON WJ 8718-9 Receiver (Yeniden canlandırma)
« Yanıtla #31 : 31 Mart 2020, 23:17:27 »
   Herkese iyi akşamlar,
Mehmet bey, 'Benim gibi LW ve MW dinlemeye meraklı amatör arkadaş var mı bilmiyorum. Var ise onlara bilgi ve yardımı olur diye paylaşmak istedim.'' demişsiniz  SW den bile önce LW ve MW vardı,  :-)   ben de 702 khz ve 1017 khz deki  TRT yayınlarının tiryakisiydim. taki yayınlar kesilene kadar. bu yazıda yerel radyolardan  bahsetmişsiniz acaba bu bölgesel radyoları yakın bir tarihte mi dinlediniz?
verdiğiniz frekanslardan 630 khz çukurova radyosu hakkında güncel bilgi ararken  aşağıdaki araştırmaya rastladım. LW, MW yayınlara meraklı arkadaşlarında ilgisini çekebilir,saygılarımla

Türkiye’de Bölge Radyoculuğu Deneyimi:
TRT Çukurova Radyosu Örneği
 https://dergipark.org.tr/en/download/article-file/501777
TA1ED
  METİN KORKMAZ -TEKİRDAĞ

Çevrimdışı TA1ED

Ynt: WATKINS JOHNSON WJ 8718-9 Receiver (Yeniden canlandırma)
« Yanıtla #32 : 31 Mart 2020, 23:24:22 »
  daha önceki mesajlarınızda  bu yayınlar için en son güncel varmış,vakit buldukça takip edeyim,
TA1ED
  METİN KORKMAZ -TEKİRDAĞ

Çevrimdışı TB5X

Ynt: WATKINS JOHNSON WJ 8718-9 Receiver (Yeniden canlandırma)
« Yanıtla #33 : 01 Nisan 2020, 00:44:00 »
Metin bey;

Benim gün boyu (Gündüzleri) duyabildiğim MW radyoları ekteki haritaya işaretledim.
Akşam gün batımından sonra MW bandında neredeyse boş yer yok.

Antalya radyosu saat 13 haberlerinden sonra kapanıyor. Trabzon ve İzmir radyolarını her zaman duyamıyorum. Saat 10-11 gibi kayboluyorlar. Çukurova yakın olduğumdan sanırım en güçlü duyduğum radyo..  Akşama doğru da Diyarbakır Radyosu çok güçlü geliyor..

Ayrıca suriyenin bir radyosu ve Kıbrıs rum kesiminin radyosu da gün boyu iyi duyduğum radyolardan.

Diğer TRT bölge radyoları 13. ten sonra TRT Radyo 1 Ortak yayınına geçiyor gece 22 ye kadar, sonra kapanıyorlar ..

Radyolar ve verici linkleri şöyle ;

630 Khz TRT çukurova:

https://www.google.com/maps/@36.8247413,34.7424052,1064m/data=!3m1!1e3

891 Khz Antalya radyosu ;

https://www.google.com/maps/@36.9286071,30.9435429,1503m/data=!3m1!1e3

927 Khz TRT İzmir Radyosu;

https://www.google.com/maps/@38.250516,27.2603566,1241m/data=!3m1!1e3

954 Khz TRT Trabzon Radyosu;

https://www.google.com/maps/@40.9871076,39.767333,844m/data=!3m1!1e3

1062 Khz TRT Diyarbakır Radyosu;

https://www.google.com/maps/@37.8194891,40.3168122,1050m/data=!3m1!1e3

783 Khz Suriye radyosu:

https://www.google.com/maps/@34.958333,35.88,916m/data=!3m1!1e3

963 Khz Kıbrıs Radyosu;

https://www.google.com/maps/@35.0534122,33.299187,1539m/data=!3m1!1e3

73
TB5X
QTH : Niğde LOC : KM77hx | http://www.mehmetdivili.com

Çevrimdışı TB5X

Ynt: WATKINS JOHNSON WJ 8718-9 Receiver (Yeniden canlandırma)
« Yanıtla #34 : 01 Nisan 2020, 01:09:59 »
"1,8 - 3,5  bandlarında acaba performansı nice olur desem."

Mehmet Bey

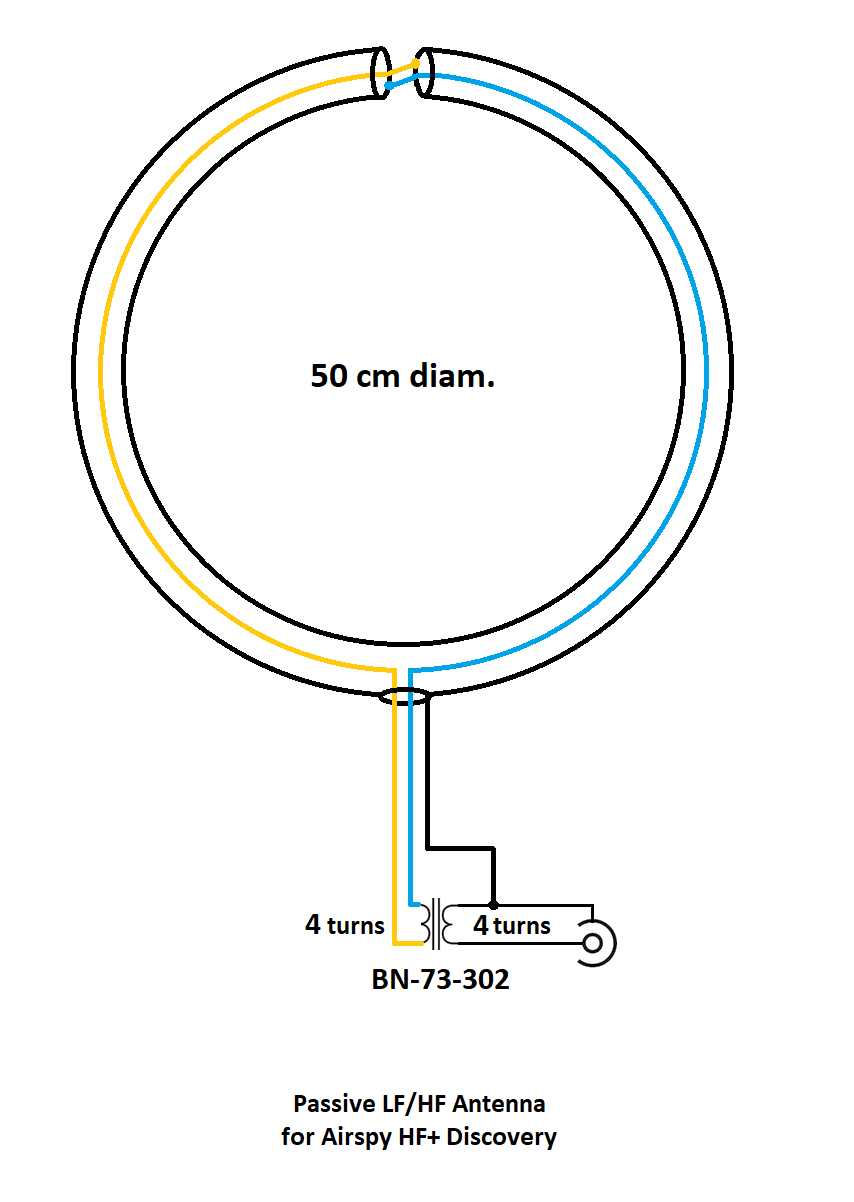

Aşağıdaki çizimdeki anteni bir deneyin derim..

Ancak , Ben TX yapmadım TX te ne olur hiç bir fikrim yok :))

Ama 160m  ve 80 m de Mini whip Active anten seviyesinde (hatta daha temiz ) dinliyor..

Sağlıcakla.. 73

TB5X
QTH : Niğde LOC : KM77hx | http://www.mehmetdivili.com

Çevrimiçi TA5FA

Ynt: WATKINS JOHNSON WJ 8718-9 Receiver (Yeniden canlandırma)
« Yanıtla #35 : 01 Nisan 2020, 01:17:20 »
Yok yok  TX için değil  RX için zaten benim beklentim. Aktif eleman olmadığından mevcut gürültüyü de amplf. etmeyeceği için ilgimi çekti.

Mesajınızda kaçırdım mı acaba  Döngü kablo  50 mi 75 ohm mu kullandınız ?

73
« Son Düzenleme: 01 Nisan 2020, 01:21:10 Gönderen: TA5FA »
//\\ YOUTUBE KANALIMA ABONE OLURSANIZ MEMNUN OLURUM  https://www.youtube.com/user/ta5fa?sub_confirmation=1
\\// QSL KART ARŞİV  https://qsling.blogspot.com/
//\\

Çevrimdışı TB5X

Ynt: WATKINS JOHNSON WJ 8718-9 Receiver (Yeniden canlandırma)
« Yanıtla #36 : 01 Nisan 2020, 01:23:51 »
Benim kullandığım 50 Ohm kalın heliax kablo.

Elimde vardı kesmedim tamamını 2 tur döndürdüm..

İnternette benzer ve farklı versiyonlarda bu antenden var..

(Yalnız ben alttaki çizimleri denedim pek verim alamadım bilgi olsun)



« Son Düzenleme: 01 Nisan 2020, 01:24:49 Gönderen: TB5X »
TB5X
QTH : Niğde LOC : KM77hx | http://www.mehmetdivili.com

Çevrimiçi TA5FA

Ynt: WATKINS JOHNSON WJ 8718-9 Receiver (Yeniden canlandırma)
« Yanıtla #37 : 01 Nisan 2020, 01:27:45 »
Tşk ler. Evde kaldığımız şu günlerde hemen deneyeceğim.

73
//\\ YOUTUBE KANALIMA ABONE OLURSANIZ MEMNUN OLURUM  https://www.youtube.com/user/ta5fa?sub_confirmation=1
\\// QSL KART ARŞİV  https://qsling.blogspot.com/
//\\

Çevrimdışı TB5X

Ynt: WATKINS JOHNSON WJ 8718-9 Receiver (Yeniden canlandırma)
« Yanıtla #38 : 01 Nisan 2020, 13:35:04 »
Watkins Johnson WJ 8718-9 Receiver Long Wave Dinlenen istayonlar

VİDEOSU:https://youtu.be/xL5ZUu3DCOQ

225 Khz Polskie Radio Jedynka --- 2037 Km
198 Khz BBC Radio 4 ------ 3259 Km
171 Khz Morocco (Fas) Radio Médi 1 ----- 3400 Km
153 Khz Romania Antena Satelor ---- 1130 Km
77 Khz DCF77 Time signal --- 2460 Km
252 Khz Algeria (Cezayir) Chaîne 3 ------ 2900 Km
270 Khz Çekya ČRo Radiožurnál ---- 1850 Km
TB5X
QTH : Niğde LOC : KM77hx | http://www.mehmetdivili.com

Çevrimdışı TA8A

Ynt: WATKINS JOHNSON WJ 8718-9 Receiver (Yeniden canlandırma)
« Yanıtla #39 : 01 Nisan 2020, 13:38:50 »
Mehmet hocam, (TB5X),

LW ile MW arasında yayın yapan, havacılıkta kullanılan çok düşük güçlü NDB istasyonları var. Bunları geceleri dinlemeyi deneyebilirsiniz. NDB istasyonu dinleyen bir grubun web sitesi şu şekilde. https://www.ndblist.info/beacons.htm Bu istasyonlar mors kodu ile kendi üç harfli çağrı işaretlerini gönderir. Mesela TZK çağrı işareti ile Tuzköy NDB'yi 371 KHz. den, ADA çağrı işareti ile Adana NDB yi 395 KHz. den, GAZ çağrı işareti ile Gaziantep NDB yi 432 KHz. den dinleyebilirsiniz. İyi çalışmalar dilerim.

Bilal Ekmekci, TA8A
