Konu: ASTRON 35 veya 50A kullanan varmı

[TA5FA]

Merhaba,
Astron 35-50 A regüle pcb leri aynı kullanılıyor dikkatimi çeken TRAFO dan regüle kartına 43-44V bağlantı var(Trafonun ana çıkışı 26V civarında)
Bu voltaj 43-44V yanlış yazım hatası mıdır yoksa doğrumu ? Kullanıcı arkadaşlar bu voltaj a rastladılar mı ?

[TA1LC]

Zamanında kendime birtane ASTRON yapmıştım.  Yanlışlık yok C1 üzerinde 20V ve biraz üstü olması lazım doğrultucu diotlardan sonra.  Bu tip doğrultucu trafonun yarı voltajını verir DC olarak. Bu uA723  entegrenin besleme voltajı.

[TA3AS]

Astron'dan söz açılmışken belki konuyla ilgisi olmayacak ama aşağıdaki şemada gözüken C9 kondansatörü nedir ve ne işe yarar?
Astron'ların bütün şemalarında bu kondansatör var. Bana her iki bacağınında şaseye bağlı olması çok garip gelmiştir.
Acaba astron sahipleri kendi güç kaynaklarındaki PCB'de  bu kondansatörün olup olmadığını paylaşabilirler mi?
Teşekkürler

[TA2GC]

yarım dalga 43.8 /2 =21.9 x 1.44 effektif =30.9 Volt  oysa bu bypass geriliminin kondasatörü 35 voltluk %20 tolerans ile güvenlik bölgesinin içinde kalıyor ,doğru olabilir,ben olsam 50V luk takardım...

[TA1LC]

yarım dalga 43.8 /2 =21.9 x 1.44 effektif =30.9 Volt  oysa bu bypass geriliminin kondasatörü 35 voltluk %20 tolerans ile güvenlik bölgesinin içinde kalıyor ,doğru olabilir,ben olsam 50V luk takardım...

    23V boşta 18V yükte tolerans var projeyi çizmiş mühendise göre . Üretimde kullanılan standart trafo fazla veriyo gibi bu detay gözden kaçmış.  C9 kondansatör pcb de var muhtemel. Pcp yi yapan başka firma olabilir. Montajı yapan de başka ve double olmuş tahmin ediyorum.  Seri üretim hatası.   http://www.amcept.com/wa4cwi/astron.html

[TA1LC]

Yanlış yazmışım-  25V -29V arası  uA723 için olan.

[TA5FA]

Astron'dan söz açılmışken belki konuyla ilgisi olmayacak ama aşağıdaki şemada gözüken C9 kondansatörü nedir ve ne işe yarar?
Astron'ların bütün şemalarında bu kondansatör var. Bana her iki bacağınında şaseye bağlı olması çok garip gelmiştir.
Acaba astron sahipleri kendi güç kaynaklarındaki PCB'de  bu kondansatörün olup olmadığını paylaşabilirler mi?
Teşekkürler

******************************************************************

Replacment Board PCB yi incelerken çeşitli resimlerden SCR'nin arka planında  C6, C8, C9 aynı noktada var olduklarını gördüm. (Elimde bu karttan yok sadece beş-on resim ve şemaya odaklanınca çıktı)

[TA3AS]

Mehmet Bey,
Öncelikle yanıtınız için çok teşekkür ederim. Bu C9 kondansatörü benim için iyice bir muamma oldu şimdi. Elinizde PCB çizimi varsa paylaşmanız mümkünmü?
Bu arada sizin ve ailenizin bayramını en içten dileklerimle kutlarım.
Selamlar,
Serdar

[TA5FA]

Serdar Bey clone çizim yapıyordum tamamlanmadı. Sizin ve Tüm arkadaşların Bayramını kutlarım.

Ayrıca; Revizyon projem için
3771 (30A) in piyasada bulunmadığını görünce alternarif ararken YÜKSEL bey epeyce bonker davranmış BUS50 datası (70A) ve pahası uuuuuuuu dedirtiyor.
Genelde hep 3055 (15A) kullanılıyor projelerde, ayrıca  popüler kullanımda olan  Diamond GSV3000 de  D1975 (15A) kullanılmış temelde aynı sonuca götürsede Diamond un regüle devresi Lm324 üzerine kurugulu.

Neyse depoya bakıp 3771 bulamaz isek alternatiflerden yararlanacağız.

Sağlıcakla....

[TA3LRT]

Astron'dan söz açılmışken belki konuyla ilgisi olmayacak ama aşağıdaki şemada gözüken C9 kondansatörü nedir ve ne işe yarar?
Astron'ların bütün şemalarında bu kondansatör var. Bana her iki bacağınında şaseye bağlı olması çok garip gelmiştir.
Acaba astron sahipleri kendi güç kaynaklarındaki PCB'de  bu kondansatörün olup olmadığını paylaşabilirler mi?
Teşekkürler

C9 kondansatörünün üst ucuna bağlı olan hat devrenin ana - uç hattı , yüke bağlı olarak çok yüksek akımlar geçiyor o hattan.

C9'un alt ucu ise devrenin ölçüm/kontrol kısmının - ucu. Dolayısıyla bu hattan çok küçük akımlar geçiyor,hatta geçmiyor bile diyebiliriz.

Bu iki eksi üç ayrı ayrı çizilip pcbnin en sonunda(yada mümkün olduğu kadar yakınında) birleştirilmiş. (Çıkış kablosunun bağlantısından bahsediyorum.)
 Neden bu şekilde yapıldığına gelecek olursam , pcbdeki yollar bir iletken ve her iletkenin küçük de olsa bir direnci mevcut.  Bu yollardan çok yüksek akımlar geçtiği zaman , yolun direncinden kaynaklı bir voltaj düşümü meydana geliyor.
 Eğer ki kontrol kısmı - hattının ölçümünü pcbnin başında yapsaydı çıkışta yüksek akım çekildiği zaman, çıkış voltajı ayarlanan voltajdan daha düşük olacaktı. Bunun önüne geçmek için voltaj ölçümünü , - hattının en sonundan yapmışlar.
C9 ise tamamen filtre amaçlı konulmuştur.
Dilim döndüğünce anlatmaya çalıştım umaram açıklayabilmişimdir.

Hatta profesyonel güç kaynaklarında + ve - çıkışının dışında birde ölçüm uçları olur. + Ve - yi kalım kablolar ile yüke bağlarsınız daha sonra bu bağlantı noktasından paralel hat alıp ince kablolarla ölçüm uçlarına bağlarsınız. Böylece kablodaki meydana gelecek voltaj düşümünün önüne geçersiniz.

[TA1LC]

Kusuru C9 olsun:) Onsuz da çalışır.

[TA8SMA]

Hayırlı Bayramlar.siz değerli abilerimizin yanında ASTRON REGÜLE 'nin baskı devresi olan varsa ve burda paylaşırsa ona minnettar kalacağım.Sprint Layout,proteus çizimi olsa çok iyi olacak.

[TA5FA]

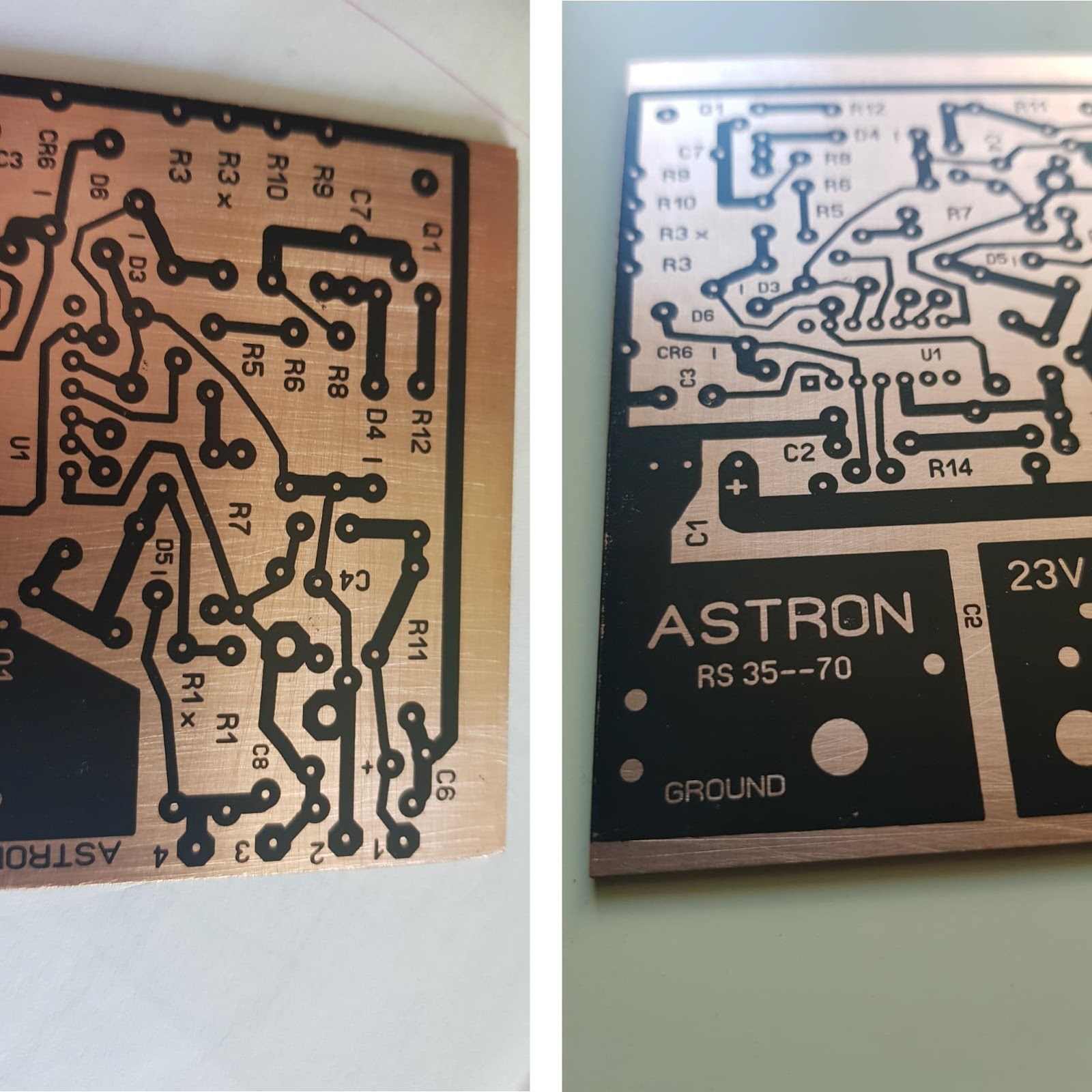

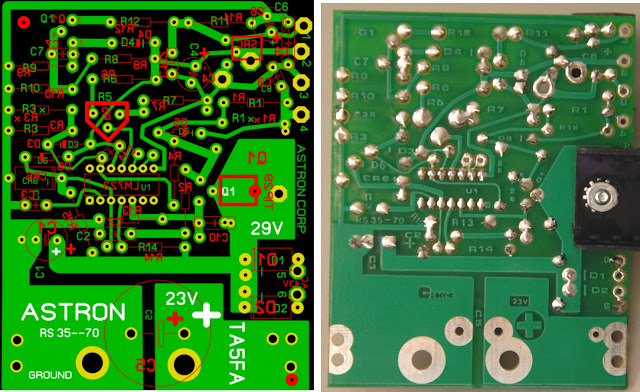

Direkt şemadan değilde Replacment Board'ın fotoğraflarından clone çizim yaptım. Biliyorum kulağı tersten göstermek gibi bişi ancak bana bu daha kolay geldi :) .
Sprint Loyout 6 (portable) dosyasını paylaşacağım ancak aksaklıklara yenik düşmemek ve düzeltme üstüne düzeltme yayınlamamak için  biraz müsade....

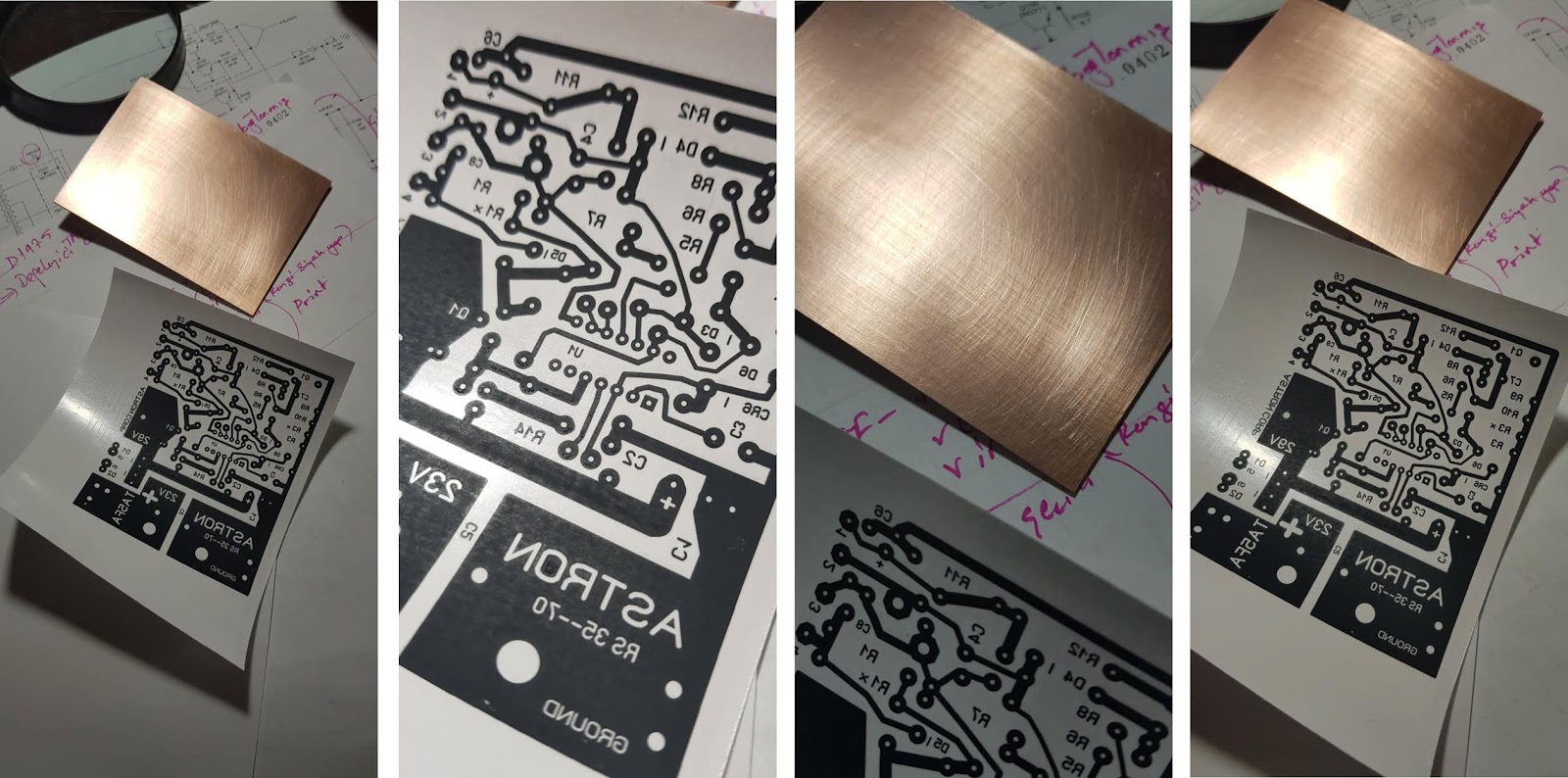

Bir yıl kadar önce digimode interface kartlarını basarken duyduğum gördüğüm her kağıt türünü (sarı transfer kağıdı, kuşe kağıt, migros broşürü, bim-market broşürü, avon broşürü etiket arkası parlak kağıt, reklamcı folyosu üzerine v.s v.s) ve transfer tekniğini denedim ama bugünkü kadar başarılı olmamıştı. Hele Ütü yada ısı olmadan transfer yaptıkları  tırnak cilası, sinek kovucu v.s v.s alkol+aseton, karışımı da bana göre fasa fiso. Burada kunları kullanaların el becerileri ve ölçüleri ön plana çıkıyor sanırım.
Toner olarak bu platform da da defalarca dile getirildi ORJİNAL TONER mutlak şart (dolum tonerle boşa vakit harcamışım)

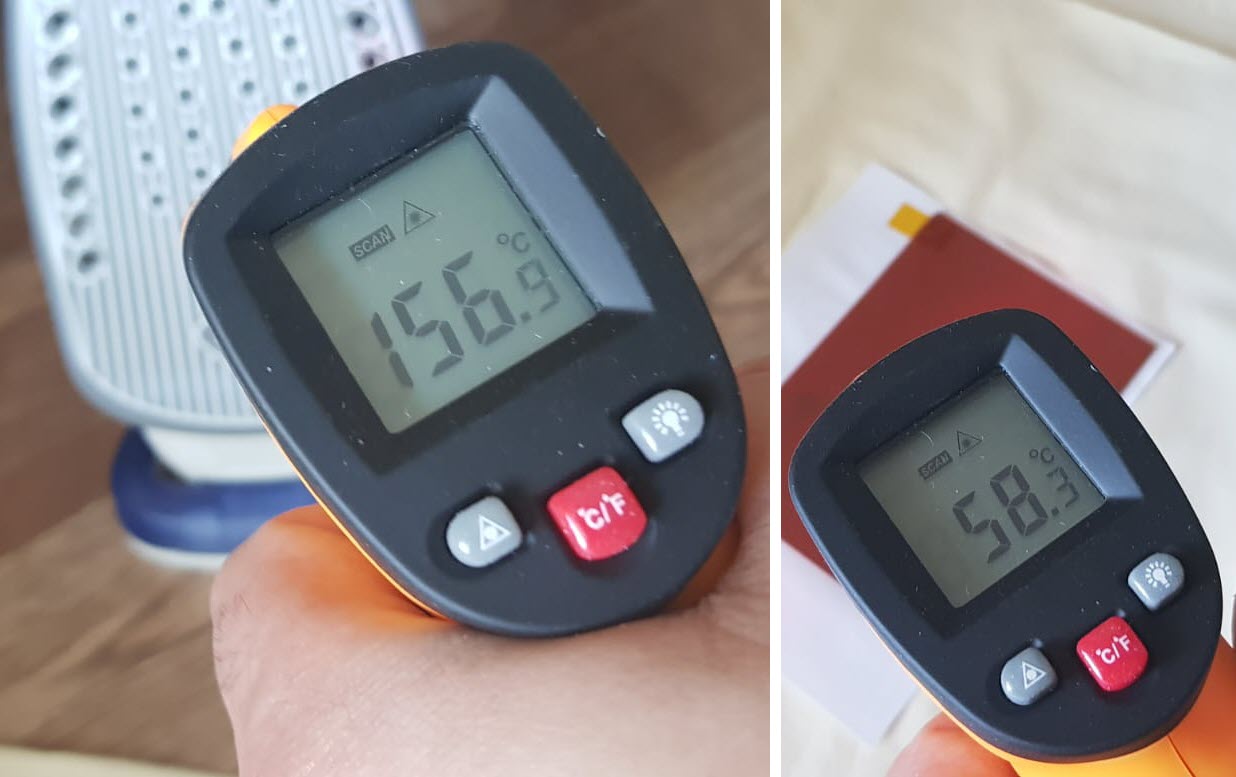

Fırında yemek tarifi gibi olacak ancak kağıt kullanımında öncesindeki deneyimlere dayanarak ütü 150~~160 derecede kullandım ve 2 ila 3 dk baskı uyguladım. Altı üstü şöyle pişecek gibi bir yazı oldu :)) yapacaklara öngörü olması açısından yoksa çok daha prof. çıktı alan muhteşem arkadaşlarımız var.



Plaket sıcaklığı 50~~60 derecelere düşünce kağıdı plaketten ayırma operasyonu sonucu okadar merak ettimki ellerime titreme olarak yansımış :)))

https://vimeo.com/422458898

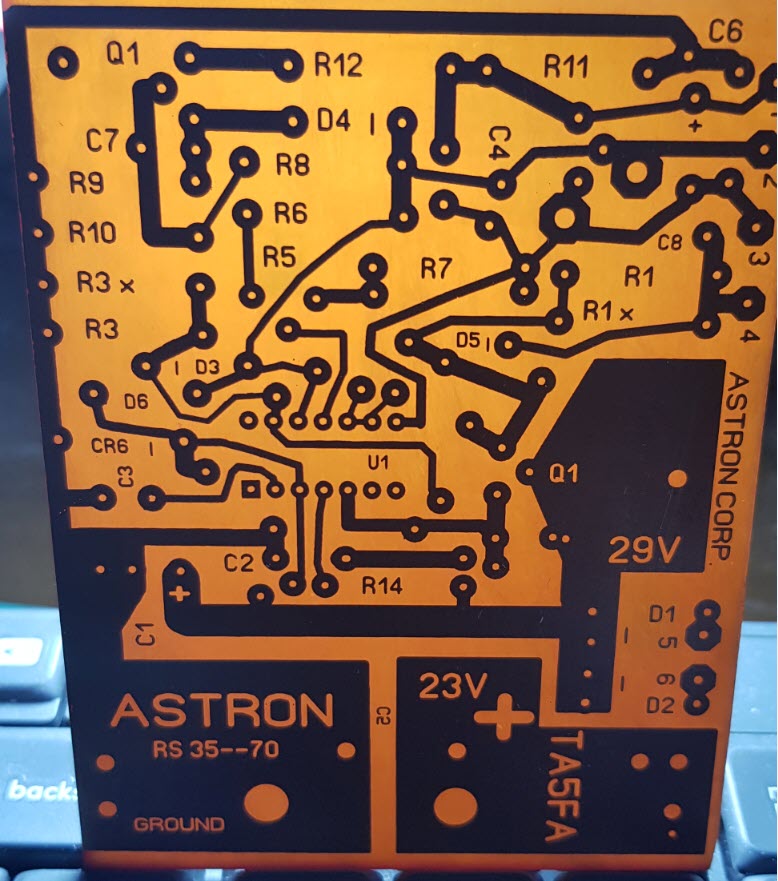

Asetat kalemi ile ufak tefek rötuşlar (gerek yok da asit sonrası sıkıntı olmasın)

Karantina günlerindeki bir projedir Amatörüz kusurumuz elbette olacak https://www.youtube.com/watch?v=RMX1rIDDfLo
Video içeriği:
0:00 - 0:49  Toner transfer kağıt söme
0:49 - 3:48  Asit test (Eski karışımın kullanılabilirlik testi)

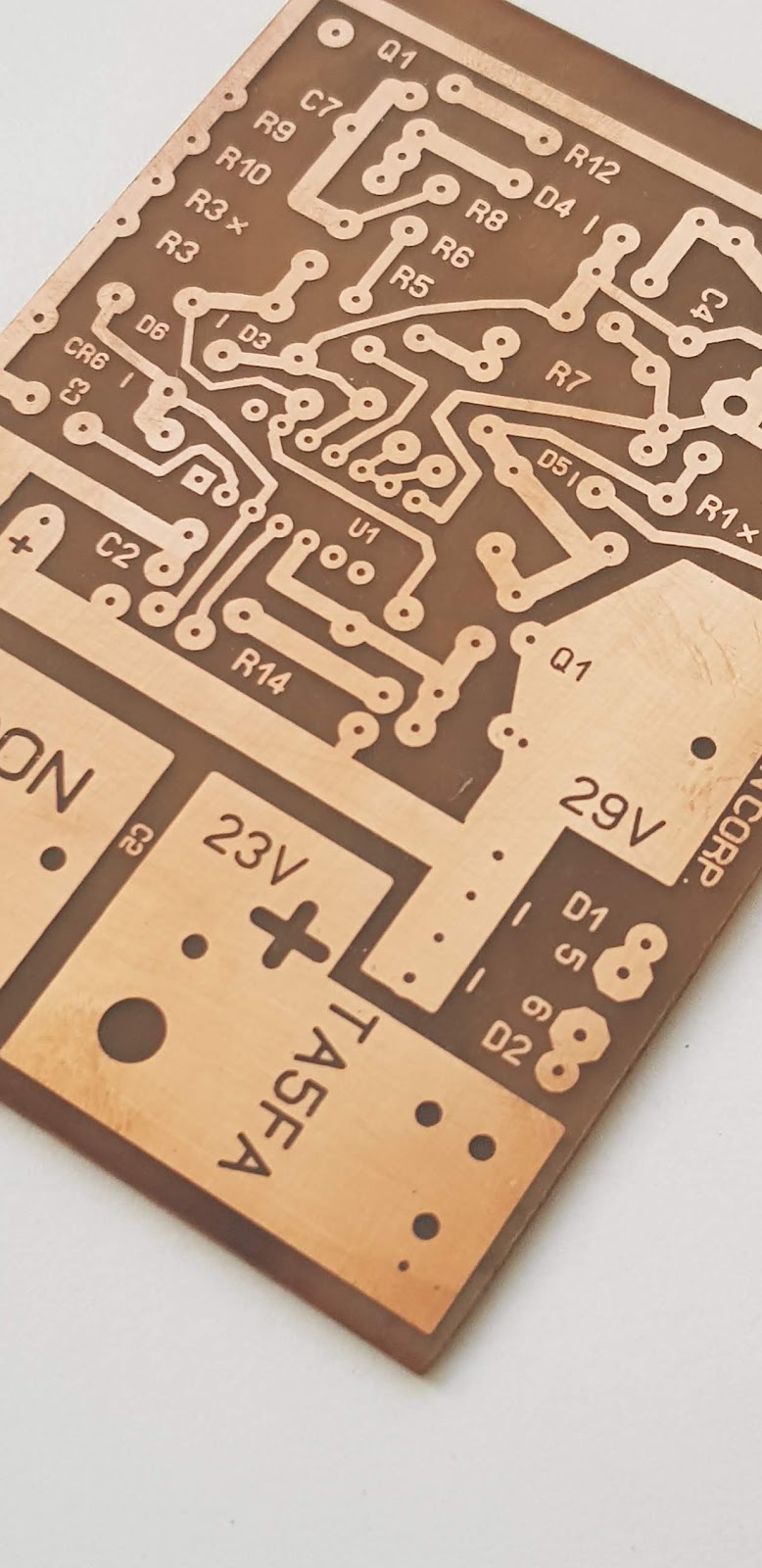

3:48 - 11:07  Board eritme
11:07 - 12:35  Asit geri kullanım saklama
12:35 - 14:31  Toner Aseton silme

Sonuç;

[TA5FA]

Hikaye devam edecek...

[TA8SMA]

Elinize sağlık abi,güzel olmuş.Sonucunu bekleyeceğim ben

[TA1LC]

Çok iyi. Emeğinize sağlık. Benim de sarılmış hazırda bekleyen 100 Amperlik trafom var ikinci proje için.

[TB5X_SK]

Mehmet Bey;

Harika bir baskı olmuş. Taa çine gitmeye gerek yok.. Pırıl pırıl tertemiz... Videoları da zevkle izledim..

Sizin de dediğiniz gibi toner orjinal ise baskı da çok iyi çıkıyor.. Dolum tonerlerle kağınıdız ne olursa olsun böyle baskı alınmıyor.
Ben de çok denedim sonunda işin sırrının tonerde olduğunu gördüm..

Takipteyiz..

73

[TA8AT]

Hayırlı olsun tertemiz baskı olmuş abi. Astron gerçekten kaliteli bir güç kaynağı severek kullanıyorum.

[TA5FA]

Elinize sağlık abi,güzel olmuş.Sonucunu bekleyeceğim ben

  Teşekkür ederim.

Çok iyi. Emeğinize sağlık. Benim de sarılmış hazırda bekleyen 100 Amperlik trafom var ikinci proje için.

   Teşekkür ederim.

Mehmet Bey;

Harika bir baskı olmuş. Taa çine gitmeye gerek yok.. Pırıl pırıl tertemiz... Videoları da zevkle izledim..

Sizin de dediğiniz gibi toner orjinal ise baskı da çok iyi çıkıyor.. Dolum tonerlerle kağınıdız ne olursa olsun böyle baskı alınmıyor.
Ben de çok denedim sonunda işin sırrının tonerde olduğunu gördüm..

Takipteyiz..

73

   Aman Mehmet Hocam sizin proje baskılarınızın yanında bizimkisi sivrisinek vızıltısı  :)  Teşekkür ederim.

Hayırlı olsun tertemiz baskı olmuş abi. Astron gerçekten kaliteli bir güç kaynağı severek kullanıyorum.

  Teşekkür ederim Onur kardeşim sağolasın. .

[TA3AS]

Mehmet Bey,
Ellerinize sağlık. Süper olmuş. Sonuçları heyecanla bekliyoruz.
Selamlar
